Costières

Couvercles en polyester

Montage simple

Résistante aux intempéries

Dimensions selon besoins

Isolation selon demande

Base des costières adaptée à la forme
des panneaux de toiture

La jonction entre le toit et le Couvercle en polyester

Les costières sont intégrées dans la construction en toiture (isolation + étancheité),
constituant la base. Elles répondent aux normes et critères en
vigueur dans le secteur du bâtiment et offrent un large panel tant par leurs formes
que par leurs pouvoirs isolants.
Dans le cas d’un élément de forme rectangulaire/carrée, une costière en tôle tient lieu de base intérieure. La mousse d’isolation en polyuréthane et la couche extérieure en polyester assure la stabilité de l’ensemble. Le Top Coat développé spécifiquement garantit l’étanchéité et la protection de la base du support dans le temps. Nous nous tenons à votre disposition pour de plus amples renseignements et vous conseillons au mieux quant au type d’isolation.

Description

Formes/Hauteur

Costière standard conique et verticale, hauteur 30/40/50 cm

Mini-costière verticale hauteur carrée et rectangulaire 15 cm,
ronde 10 cm, largeur de la collerette de montage 16 - 40 cm

Matériau

Polyester renforcé avec fibre de verre, isolation thermique avec mousse polyuréthane

Isolation latérale/surface de montage isolée

L' isolation latérale standard (20c.a.d. 30 mm) peut être augmentée sur demande à 40, 60, ou 80 mm améliorant ainsi le coefficient d' isolation.

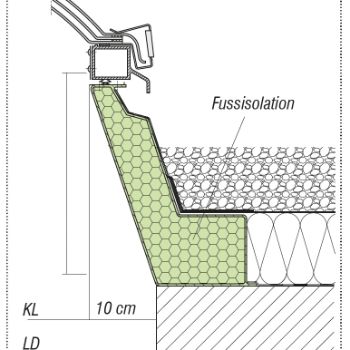

En fonction de la structure du toit il est favorable de poser la costière avec une tablette de collage isolée. En plus d'une meilleure isolation, le travail du couvreur sera facilité. L’épaisseur des tablettes de collage peuvent varier de 20 à 300 mm, mais il faut cependant respecter la mesure minimum de 12 cm de hauteur entre le rebord de la costière et le niveau "toit fini".

Options

Costière avec pied isolé, pied profilé, fabrication sur mesure.

Caractéristiques techniques

Type	Z3	Z4	Z5
Hauteur de costière en cm	30	40	50
Epaisseur standard en mm	20	30	30
Execution conique et verticale	oui	oui	oui
Code d'incendie	5.3	5.3	5.3
Valeur d'isolation phonique en dB	24	28	30
Execution/Formes
carré
rectangulaire
rond
Coefficient de passage calorifique + selon épaisseur
Epaisseur de la couche d'isolation en mm	20	30	60	80
Coefficient de passage calorifique (valeur U, W/m²×K):	0.99	0.78	0.39	0.29

Dimensions

rectangulaire	carrée	rond
50 x 100	60 x 60	ø 60
50 x 150	70 x 70	ø 70
60 x 90	75 x 75	ø 80
80 x 300	80 x 80	ø 90
90 x 120	90 x 90	ø 100
100 x 150	100 x 100	ø 120
100 x 200	120 x 120	ø 150
100 x 250	125 x 125	ø 180
100 x 300	140 x 140	ø 200
120 x 150	150 x 150	ø 220
120 x 180	160 x 160	ø 270
120 x 220	170 x 170
120 x 240	180 x 180
120 x 250	200 x 200
120 x 270	220 x 220
120 x 300	270 x 270
150 x 180
150 x 210
150 x 240
150 x 250
150 x 270
150 x 300
180 x 240
180 y 270
180 x 300
