Öffnungsvorrichtungen

Elektrischer Zahnstangenantrieb

Universell einsetzbar

Langlebiger, wartungsarmer Antrieb

Verschiedene Ausführungen

Geräuscharm

Für kostengünstige Lösungen

Hoher Qualitätsstandard

Die Standard-Öffnungsvorrichtung.

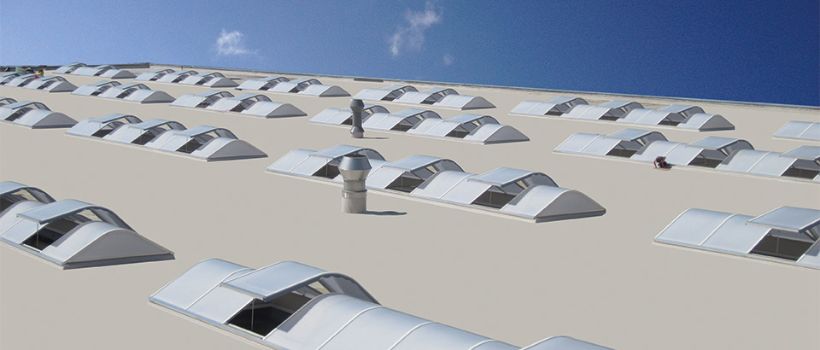

Der Zahnstangenantrieb in Kombination mit dem Lüfterrahmen ist die Lösung für Ihre Lüftungsaufgaben. Vielseitige Hubhöhen von 350 bis 1000 mm machen den Zahnstangenantrieb zur meist eingesetzten Öffnungsvorrichtung für Lichtbänder. Für Lüftungsaufgaben ist ein System mit 230 V zu wählen, da in diesem Fall die Installation einfach gehalten werden kann. Ist eine Anwendung in einem RWA-System vorgesehen, so ist ein 24 V-Antrieb einzusetzen. Mit unserer Steuereinheit wird im Brandfall ein Stromunterbruch überbrückt und gemäss den schweizerischen Brandschutzvorschriften die Sicherheit im Gebäude gewährleistet. Als Option können auch Regen- und Windsensoren eingebaut werden.

Detailbeschreibung

Farbe

grau

Material

Alu eloxiert, Kunststoff

Motor

Der Zahnstangenmotor ist solo oder als tandem erhältlich.

Steuerung

Separat bei der ISBA AG erhältlich.

Unser Services-Team berät Dich gerne, 061 761 33 44.

Planung

Projektbezogene Schemas können in unserer Service-Abteilung angefragt werden.

Berechnung des Zuleitungsquerschnittes

0,019 × Anzahl der Motoren × Stromaufnahme je Motor in Ampère × Leitungslänge in Meter = Kabelquerschnitt je Motor in mm2

Technische Daten

Antriebstyp A24 A230
Hub in mm 350/550/750/1000 350/550/750/1000
Hubkraftt 800 N 650 N
Hubgeschwindigkeit ca. 9 mm/s (bei Nennlast) ca. 9 mm/s (bei Nennlast)
Nennspannung 24 V dc 230 V ac
Schutzart IP 55 IP 55
Abschaltung Elektronische Lastabschaltung Elektronische Lastabschaltung
Stromaufnahme ~ 1.0 A ~ 0.22 A
Einschaltdauer ca. 20 % ca. 20 %
Kabellänge 1.5 m 1.5 m
Gehäuse Alu eloxiert, Kunststoff Alu eloxiert, Kunststoff
Einbaulänge in mm Hub + 220 Hub + 220
Tandemantrieb (Distanz) 960 mm - 1960 mm 960 mm - 1960 mm
