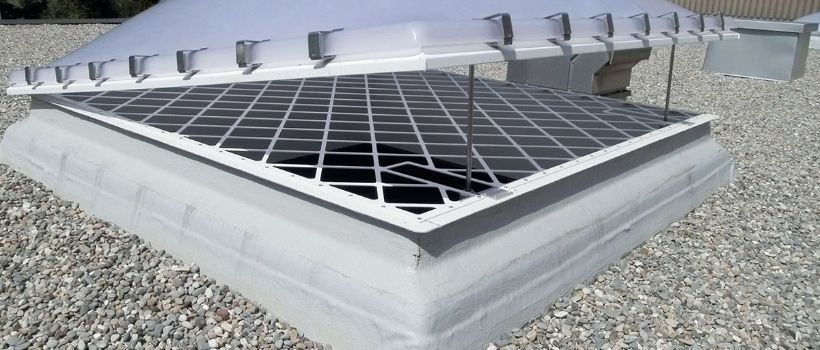

Lichtkuppel Klassisch mit Durchsturzgitter
Zoom
Lichtkuppel Klassisch mit Durchsturzgitter
Flachdächer werden immer häufiger aktiv genutzt und oft betreten, so kommt
die Frage der Sicherheit automatisch auf, denn beim Einbau und Unterhalt von
transparenten Bauteilen ist zwingend ein Kollektivschutz zu erstellen.
Wir haben die bestmögliche Lösung bereit, ohne dass Du deswegen Deine
bestehenden Lichtkuppeln auswechseln musst; und dies in einem guten
Kosten-Nutzen-Vehältnis.
Das Durchsturzgitter Typ ISD, aus Stahlblech ausgelasert und in RAL-Farbe
lackiert (Standard 9010), ist in allen Standardgrössen erhältlich. Somit ist die
Sicherheit auf dem Gebäude gewährleistet. Mit der grosszügigen Maschenweite
ist es optisch leicht und entspricht den SUVA-Anforderungen, gemäss
dem 1200 Joule-Test.
Geprüft durchbruchsicher, Nachrüstung möglich, Kombinierbar mit allen
Öffnungsvorrichtungen, Lackierung in verschiedenen Farben möglich

Durchsturzgitter für Lichtkuppeln

Typ ISD

Gitter verhindert Durchsturz

Kann nachgerüstet werden

Lackierung in RAL 9010 möglich

Passt zu allen Öffnungsvorrichtungen

Entspricht den neusten Vorschriften

Dank erfolgreichem 1200 Joule-Test
gilt das Oberlicht als durchsturzsicher

Mit den lackierten, dauerhaften Durchsturzgittern Typ ISD werden Lichtkuppeln durchbruchsicher

Flachdächer werden immer häufiger aktiv genutzt und dadurch oft betreten, so kommt die Frage der Sicherheit automatisch auf, denn beim Einbau und Unterhalt von transparenten Bauteilen ist zwingend ein Kollektivschutz zu erstellen. Wir haben für Sie die bestmögliche Lösung ohne dass Sie deswegen Ihre bestehenden Lichtkuppeln auswechseln müssen; und dies in einem guten Kosten-Nutzen-Vehältnis.
Die Durchsturzgitter Typ ISD, aus Stahlblech ausgelasert und in RAL-Farbe lackiert, sind in allen Standardgrössen erhältlich. Somit ist die Sicherheit auf Ihrem Gebäude gewährleistet.

Detailbeschreibung

Mit der grosszügigen Maschenweite sind sie optisch leicht und entsprechen den SUVA-Anforderungen, gemäss dem 1200 Joule-Test.

Der Einsatz von weiteren Zubehör wie Lüftungsvorrichtungen und Beschattungen wird durch die Gitter nicht beeinträchtigt, da diese auf Wunsch mit entsprechenden Ausschnitten versehen werden.

Wann müssen Durchsturzgitter installiert werden?

  • Das Dach ist für Dritte frei zugänglich.
  • Das Dach hat ungesicherte Verkehrswege.
  • Das Flachdach verfügt über Lichtkuppeln/Lichtbändern die bei Nachtarbeiten oder Schneeräumen nicht als solches erkennbar sind.
  • Auf dem Dach befinden sich technische Anlagen mit regelmässigem Unterhalt.
  • Das Dach verfügt über eine Begrünung.

Technische Daten

Maschenweite 130 x 130 mm
Lichtdurchlass: ~85 %
Geprüft: ja (gemäss 1'200 Joule-Test)

Grössen

LD =Deckenlichtmass

Quadratisch in cm

(LD)

Rechteckig in cm

(LD)

   Rund in cm

          (LD)

60 × 60 50 x 100 ø 60
70 × 70 50 x 150 ø 70
75 x 75 60 x 90 ø 80
80 x 80 60 x 160 ø 90
90 × 90 80 x 300 ø 100
100 × 100 90 x 120 ø 120
110 × 110 100 x 150 ø 150
120 × 120 100 x 200 ø 180
125 x 125 100 x 240 ø 200
140 × 140 100 x 250 ø 220
150 × 150 100 x 300 ø 270
160 × 160 120 x 150
170 x 170 120 x 180
180 x 180 120 x 220
200 x 200 120 x 240
210 x 210 120 x 250
220 x 220 120 x 270
270 x 270 120 x 300
  150 x 180
  150 x 210
  150 x 240
  150 x 270
  150 x 300
  180 x 240
  180 x 270
  180 x 300

Bilder

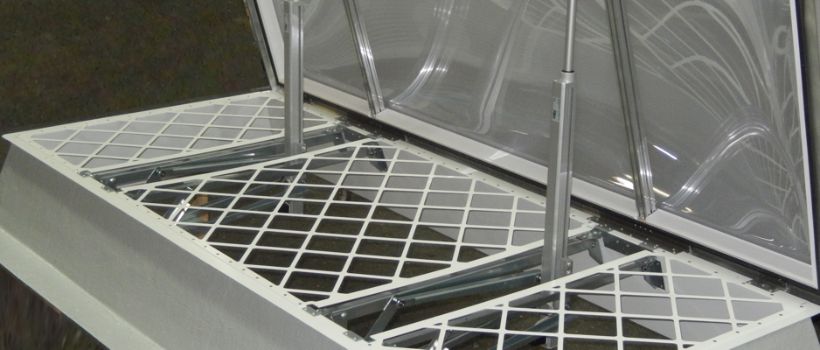

ISD-Gitter (3-teilig) in Zarge mit RWA-Öffnungsvorrichtung eingebaut.
Zoom
ISD-Gitter (3-teilig) in Zarge mit RWA-Öffnungsvorrichtung eingebaut.
All Rights reserved by ISBA AG, Zwingen, Switzerland
Durchsturzgitter Typ ISD mit Aussparungen für RWA-Öffnungsvorrichtung auf Lichtkuppel-Zarge montiert

Referenzen

Objekt/Ort Kunde Produkt Menge
Le Landeron, Rue des Prés-Bugnon Bat-Mann Constructeur Intégral SA LKSG-170170-ISD-LU24-35-55-75 16 Stk.
Ittigen, Libo, Ey 5/ Ey 5a Freitag Heinz AG LKSG-140140-ISD-LU24-35-55-75 20 Stk.
Allschwil, PIC Baufeld 3 + 5 Morath AG LKSG-100100-ISD 90 Stk.
Schwanden, Im Tschachen 7 Kunststoff Schwanden AG LKSG-100200-ISD-LU24-35-55-75 39 Stk.
